6 पोर्ट एंटीना/3H/1.38m 0~10 डिग्री टी

विद्युत विनिर्देश(बास्ता11.1)

आवृत्ति रेंज(मेगाहर्ट्ज)

3×(1710-2690)(Y1,Y2,Y3)

आवृत्ति उप-रेंज (मेगाहर्ट्ज)

1710-1880

1920-2170

2300-2400

2500-2690

ध्रुवीकरण( डिग्री )

±45

विद्युत डाउनटिल्ट (डिग्री)

0-10 (स्वतंत्र विद्युत नियामक)

लाभ (dBi)

मध्य झुकाव

16.1

16.5

16.7

16.9

सभी झुकावों पर

16.0±0.5

16.4±0.5

16.6±0.5

16.8±0.5

प्रथम ऊपरी पार्श्व लोब दमन (dB)

>14

>14

>13

>13

अजीमुथ बीमविड्थ 3dB( डिग्री )

69±6

67±6

62±5

59±5

ऊंचाई बीमविड्थ 3dB( डिग्री )

8.0±0.6

7.2±0.6

6.5±0.4

6.0±0.4

क्रॉस-पोलर अनुपात @0 डिग्री (dB)

>20

>20

>18

>18

क्रॉस-पोलर अनुपात @±60 डिग्री (डीबी)

>10

>9

>6

>6

आगे से पीछे का अनुपात, 180 डिग्री ± 30 डिग्री (डीबी)

>24

>24

>24

>24

वीएसडब्ल्यूआर

< 1.5

तीसरा पीआईएम@2 x 43 डीबीएम(डीबीसी)

<-150

अलगाव: इंट्रा-सिस्टम (डीबी)

>25

अलगाव: अंतर-प्रणाली (डीबी)

>25

प्रति पोर्ट अधिकतम शक्ति(W)

300

प्रतिबाधा (Ω)

50

बिजली से सुरक्षा

डीसी ग्राउंड

यांत्रिक विनिर्देश(बास्ता11.1)

आरईटी प्रकार

एकीकृत आरईटी (एआईएसजी2.0/3जीपीपी)

एआईएसजी कनेक्टर (1 इनपुट और 1 आउटपुट)

(अंदर:पुरुष;बाहर:महिला)

योजक

6×4.3-10 महिला, निचला

एंटीना आयाम (ऊंचाई x चौड़ाई x गहराई) (मिमी)

1385×379×115

पैकिंग आकार (ऊंचाई x चौड़ाई x गहराई) (मिमी)

1650×470×205

एंटीना वजन (किलोग्राम)

14.0±1.0

क्लैम्प्स का वजन (किलोग्राम में)

5.2±0.5

पैकिंग वजन (किलोग्राम)

21.8±1.0

स्थापना पोल का व्यास

f50 ~f110मिमी

रेडोम सामग्री

फाइबरग्लास

यांत्रिक झुकाव रेंज (डिग्री)

0-10

राडोम रंग

हल्का भूरा रंग

परिचालन तापमान (डिग्री)

-40 से +70

पवन भार @150किमी/घंटा (उत्तर)

451/91/519(ललाट/पार्श्व/पीछे की ओर)

अधिकतम परिचालन वायु गति (किमी/घंटा)

241

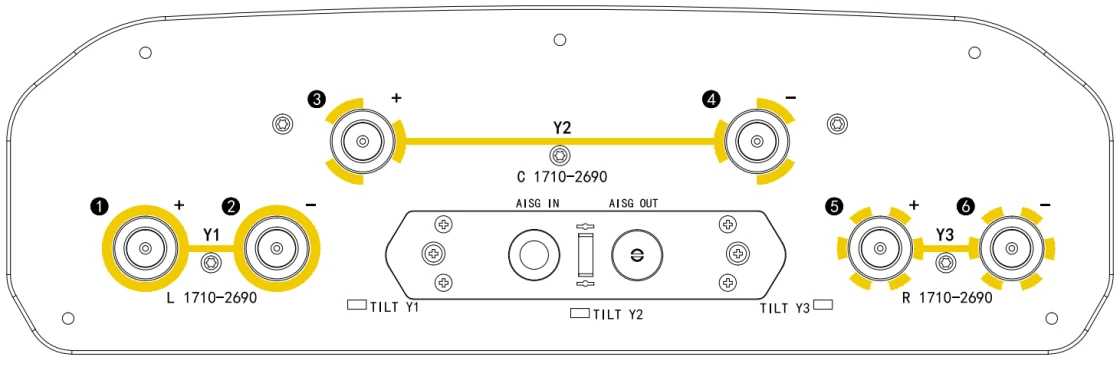

लेआउट

आवृति सीमा

सरणी

योजक

1710-2690मेगाहर्ट्ज

Y1/Y2/Y3

1-2/3-4/5-6

नमूना
