1.optical फाइबर (itu - t g.657a2)

विशेषताएँ	इकाइयों	निर्दिष्ट मान
ऑप्टिकल विशेषताओं
फाइबर का प्रकार		एकल मोड डोपेड सिलिका
क्षीणन @1310nm @1550NM	डीबी/किमी	0.4 से कम या बराबर 0.3 से कम या बराबर
फैलाव गुणांक @1288-1339NM @1550NM @1625NM	PS/(NM.KM)	3.5 से कम या बराबर 18 से कम या बराबर 22 से कम या बराबर
शून्य फैलाव तरंग दैर्ध्य	एनएम	1300-1324
शून्य फैलाव ढलान	पीएस/(एनएम। केएम)	0.092 से कम या बराबर
ध्रुवीकरण मोड फैलाव पीएमडी अधिकतम व्यक्तिगत फाइबर पीएमडी लिंक डिजाइन मूल्य	पीएस/किमी 1/2	0.2 से कम या बराबर 0.1 से कम या बराबर
केबल कट - offwaveldghth λcc	एनएम	1260 से कम या बराबर
मोड फ़ील्ड व्यास (MFD) @1310nm	μm	8.6±0.4
ज्यामितीय विशेषताएँ
तानाशाह	μm	125.0±0.7
क्लैडिंग नॉन - सर्कुलरिटी	%	1.0 से कम या बराबर
कोटिंग व्यास	μm	245±10
कोटिंग/क्लैडिंग सांद्रता त्रुटि	μm	12.0 से कम या बराबर
कोर/क्लैडिंग सांद्रता त्रुटि	μm	0.6 से कम या बराबर
कर्ल (त्रिज्या)	m	4 से अधिक या बराबर
यांत्रिक विशेषताएं
प्रूफ टेस्ट ऑफ लाइन	जीपीए % KPSI	0.69 से अधिक या बराबर 1.0 से अधिक या बराबर 100 से अधिक या बराबर
झुकने पर निर्भरता प्रेरित क्षीणन 10 मोड़, 30 मिमी व्यास @1550nm 10 मोड़, 30 मिमी व्यास @1625nm 1 मोड़, 20 मिमी व्यास @1550nm 1 मोड़, 20 मिमी व्यास @1625nm 1 मोड़, 15 मिमी व्यास @1550nm 1 मोड़, 15 मिमी व्यास @1625nm	डीबी डीबी डीबी डीबी डीबी डीबी	0.03 से कम या बराबर 0.1 से कम या बराबर 0.1 से कम या बराबर 0.2 से कम या बराबर 0.5 से कम या बराबर 1.0 से कम या बराबर
तापमान निर्भरता क्षीणन -60 डिग्री ~ +85 डिग्री @1310 और 1550NM	डीबी/किमी	0.05 से कम या बराबर

2. ऑप्टिकल केबल

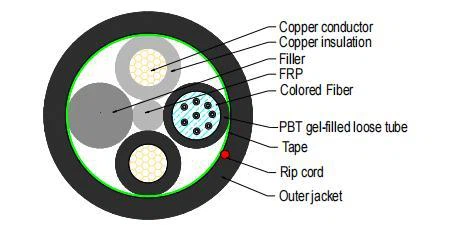

2.1 केबल निर्माण

Optical And Electrical Hybrid Cable GDFHTH-8G

2.1.1 बिजली इकाई

बिजली केबल मात्रा	2
कंडक्टर आकार	IEC60228 के अनुसार, 2.5 मिमी, कक्षा 5,
इन्सुलेशन	Xlpe, भूरा और नीला

2.1.2 फाइबर यूनिट

फाइबर मात्रा		4FO, 8FO, EIA/TIA-598-A के साथ संगत
ढीली ट्यूब	सामग्री	Pbt, जेल - भरा हुआ
	रंग	सफ़ेद
	व्यास (मिमी)	2.7±0.1

2.1.3 हाइब्रिड केबल और यांत्रिक डेटा

कोडांतरण	फाइबर केबल के साथ कॉपर केबल
भरनेवाला	पीपी भराव
रैपिंग	पॉलिएस्टर टेप
बाहरी जैकेट	Lszh, काला
बाहरी व्यास (मिमी)	1.5 मिमी:: 9.0 ± 0.3; 2.0 मिमी?
न्यूनतम झुकना त्रिज्या	स्थापना: 15 डी; ऑपरेशन: 10 डी
तन्य शक्ति	अल्पावधि: 600; दीर्घकालिक: 200
क्रश (एन/100 मिमी)	अल्पावधि: 1000; दीर्घकालिक: 300

2.2 पर्यावरणीय आंकड़ा

तापमान सीमा संचालन/स्थापना	-40 डिग्री से +70 डिग्री
2011/65/ईयू (आरओएचएस)	पॉलिएस्टर टेप
ज्वलनशीलता	IEC 60332-1

2.3 विद्युत गुण

कंडक्टर प्रतिरोध	2.5 मिमी:: 7.980//किमी से कम या बराबर
ढांकता हुआ ताकत	एसी 2500V, 5min
रेटिंग	300V

3 अंकन और पैकिंग

3.1 केबल अंकन

म्यान को निम्नलिखित जानकारी के साथ एक मीटर के अंतराल पर सफेद पात्रों के साथ चिह्नित किया जाएगा। ग्राहक द्वारा अनुरोध किए जाने पर अन्य अंकन भी उपलब्ध है।

(१) लंबाई अंकन

(२) केबल प्रकार और फाइबर मायने रखता है

(३) निर्माण का नाम

(४) निर्माण का वर्ष

(५) ग्राहक द्वारा अनुरोधित

e.g.

0030M GDFHTH 4G.657A 2+2*2.5 मिमी CENRF 202409

0030M GDFHTH 8G.657A 2+2*2.5 मिमी CENRF 202409
