मैं आरएफ केबल घटकों को कैसे इकट्ठा करूं?

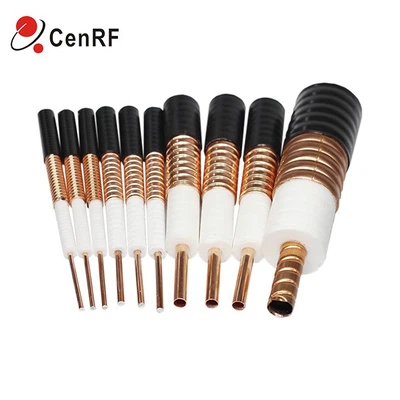

ए बनाते समयसमाक्षीय तारअसेंबली, पहले सुनिश्चित करें कि समाक्षीय केबल और कनेक्टर प्रकार संगत हैं। कुछ मामलों में, आरएफ समाक्षीय केबल और कुछ आरएफ समाक्षीय कनेक्टर एक दूसरे से जुड़े हो सकते हैं, लेकिन कुछ गलत आयाम या सहनशीलता के कारण संगत नहीं हैं। अन्य मामलों में, आरएफ केबल समाक्षीय केबल के समान है, लेकिन इसके आंतरिक कंडक्टर और ढांकता हुआ प्रकार समान नहीं हैं, दो अक्ष केबल एक उदाहरण है।

असेंबली प्रक्रिया:

1) उपयुक्त समाक्षीय केबल और कनेक्टर का चयन करें;

2) सुनिश्चित करें कि सभी समाक्षीय कनेक्टर घटक तैयार हैं;

3) समाक्षीय केबल को आवश्यक लंबाई में काटें;

4) आवश्यकतानुसार समाक्षीय केबलों पर हीट सिकुड़न ट्यूब, धातु के छल्ले, वॉशर और/या नट स्थापित करें;

5) केबल और समाक्षीय कनेक्टर्स के विनिर्देशों के अनुसार समाक्षीय केबलों को उचित रूप से संसाधित करना, जिसमें बाहरी आवरण और आंतरिक इन्सुलेशन को उचित लंबाई तक काटना और हटाना, और केंद्र कंडक्टर से बाहरी परिरक्षण परत और बख़्तरबंद परत को अलग करना शामिल है;

6) कनेक्शन, वेल्डिंग, प्रेसिंग फिट, प्रेसिंग थ्रू और अन्य माध्यमों से समाक्षीय केबल के केंद्र कंडक्टर और समाक्षीय कनेक्टर के केंद्र पिन को तैयार और इकट्ठा करें;

7) समाक्षीय केबल शील्ड (बाहरी कंडक्टर) और समाक्षीय कनेक्टर शेल को दबाकर, वेल्डिंग, वाइंडिंग आदि या अन्य तरीकों से तैयार और इकट्ठा करें, जिसमें शामिल हो सकते हैं: समाक्षीय केबल के साथ कनेक्टर के शरीर को इकट्ठा करने के बाद, रखना समाक्षीय केबल या कनेक्टर के चारों ओर स्लीव रिंग या क्रिम्पिंग रिंग;

8) सुनिश्चित करें कि समाक्षीय कनेक्टर आवास को समाक्षीय केबल में ठीक से फिट करके, दबाकर या किसी अन्य प्रकार से और किसी उपयुक्त सीलिंग गास्केट या सामग्री का उपयोग करके डाला गया है;

9) हीट सिकुड़न ट्यूबों या अन्य यांत्रिक तनाव राहत उपकरणों को जोड़कर या अन्यथा संयोजन करके, जो समाक्षीय कनेक्टर्स से जुड़े हो सकते हैं।
