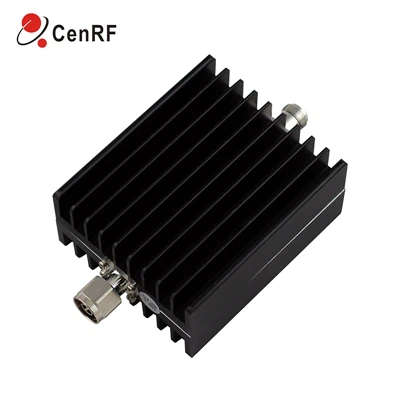

आरएफ एटेन्यूएटर, एक उपकरण के रूप में जिसका उपयोग आरएफ सिग्नल की शक्ति को कम करने के लिए किया जाता है। इसका उपयोग आमतौर पर आरएफ सर्किट में सिग्नल के आयाम को नियंत्रित करने, ओवरड्राइविंग को रोकने और विभिन्न घटकों के इनपुट और आउटपुट प्रतिबाधा को मिलाने के लिए किया जाता है। उस स्थिति में, इष्टतम सिग्नल गुणवत्ता प्राप्त करने, सिग्नल विरूपण से बचने और संवेदनशील घटकों को नुकसान से बचाने के लिए सही आरएफ एटेन्यूएटर चुनना महत्वपूर्ण है। तो, हम चर्चा करेंगे आरएफ एटेन्यूएटर कैसे चुनेंइस लेख में आपकी विशिष्ट आवश्यकताओं के लिए सबसे उपयुक्त विकल्प दिया गया है।
●1. आवृत्ति रेंज
आरएफ एटेन्यूएटर चुनते समय, विचार करने वाली पहली बात इसकी आवृत्ति सीमा है। आरएफ एटेन्यूएटर विभिन्न आवृत्ति श्रेणियों में आते हैं, और जब आप एटेन्यूएटर की आवृत्ति सीमा चुनते हैं तो आपको उस आरएफ सर्किट की आवृत्ति सीमा के साथ संगत होना चाहिए जिसमें इसका उपयोग किया जाएगा। अंगूठे का एक सामान्य नियम यह है कि एक एटेन्यूएटर चुनें जिसकी ऊपरी आवृत्ति सीमा सर्किट की उच्चतम आवृत्ति से कम से कम तीन गुना अधिक हो।
●2. क्षीणन रेंज
आरएफ एटेन्यूएटर की क्षीणन सीमा उस सीमा को संदर्भित करती है जिसके ऊपर यह आरएफ सिग्नल की शक्ति को कम कर सकता है। आवश्यक क्षीणन का स्तर विशिष्ट अनुप्रयोग पर निर्भर करेगा। उदाहरण के लिए, यदि आपको एक मजबूत आरएफ सिग्नल की शक्ति को कम करने की आवश्यकता है, तो उच्च-स्तरीय क्षीणन सीमा एक अच्छा विकल्प होगा। उसी तरह, यदि आपको एक कमजोर सिग्नल को कम करने की आवश्यकता है, तो कम-स्तरीय सीमा की आवश्यकता है। यह सुनिश्चित करना आवश्यक है कि आपके द्वारा चुने गए एटेन्यूएटर की सीमा ऐसी हो जो आपकी विशिष्ट आवश्यकताओं को पूरा करे।
●3. प्रतिबाधा
दूसरी ओर, आरएफ एटेन्यूएटर चुनते समय, प्रतिबाधा भी एक महत्वपूर्ण विचार है। प्रतिबाधा मिलान यह सुनिश्चित करता है कि सिग्नल एक घटक से दूसरे घटक तक बिना परावर्तित हुए गुजरता है, जिससे सिग्नल में विकृति आती है। इससे यह अनुमान लगाया जा सकता है कि एक एटेन्यूएटर चुनना आवश्यक है जिसका इनपुट और आउटपुट प्रतिबाधा उस सर्किट से मेल खाता हो जिससे इसे जोड़ा जाएगा। प्रतिबाधा में बेमेल होने से सिग्नल की हानि, सिग्नल में विकृति और यहां तक कि घटकों को नुकसान भी हो सकता है।
●4. एटेन्यूएटर का प्रकार
आरएफ एटेन्यूएटर्स के तीन मुख्य प्रकार हैं: फिक्स्ड, वेरिएबल और प्रोग्रामेबल एटेन्यूएटर्स। फिक्स्ड एटेन्यूएटर्स में एटेन्यूएशन का एक खास स्तर होता है जिसे बदला नहीं जा सकता, जबकि वेरिएबल एटेन्यूएटर्स आपको एटेन्यूएशन के स्तर को मैन्युअल रूप से एडजस्ट करने की अनुमति देते हैं। और प्रोग्रामेबल एटेन्यूएटर्स को दूर से नियंत्रित किया जा सकता है। अपने आरएफ सर्किट के विशिष्ट कार्यों पर विचार करें और उस प्रकार के एटेन्यूएटर को चुनें जो आपके विशिष्ट अनुप्रयोग के लिए सबसे अधिक उपयुक्त हो।
